Опис:

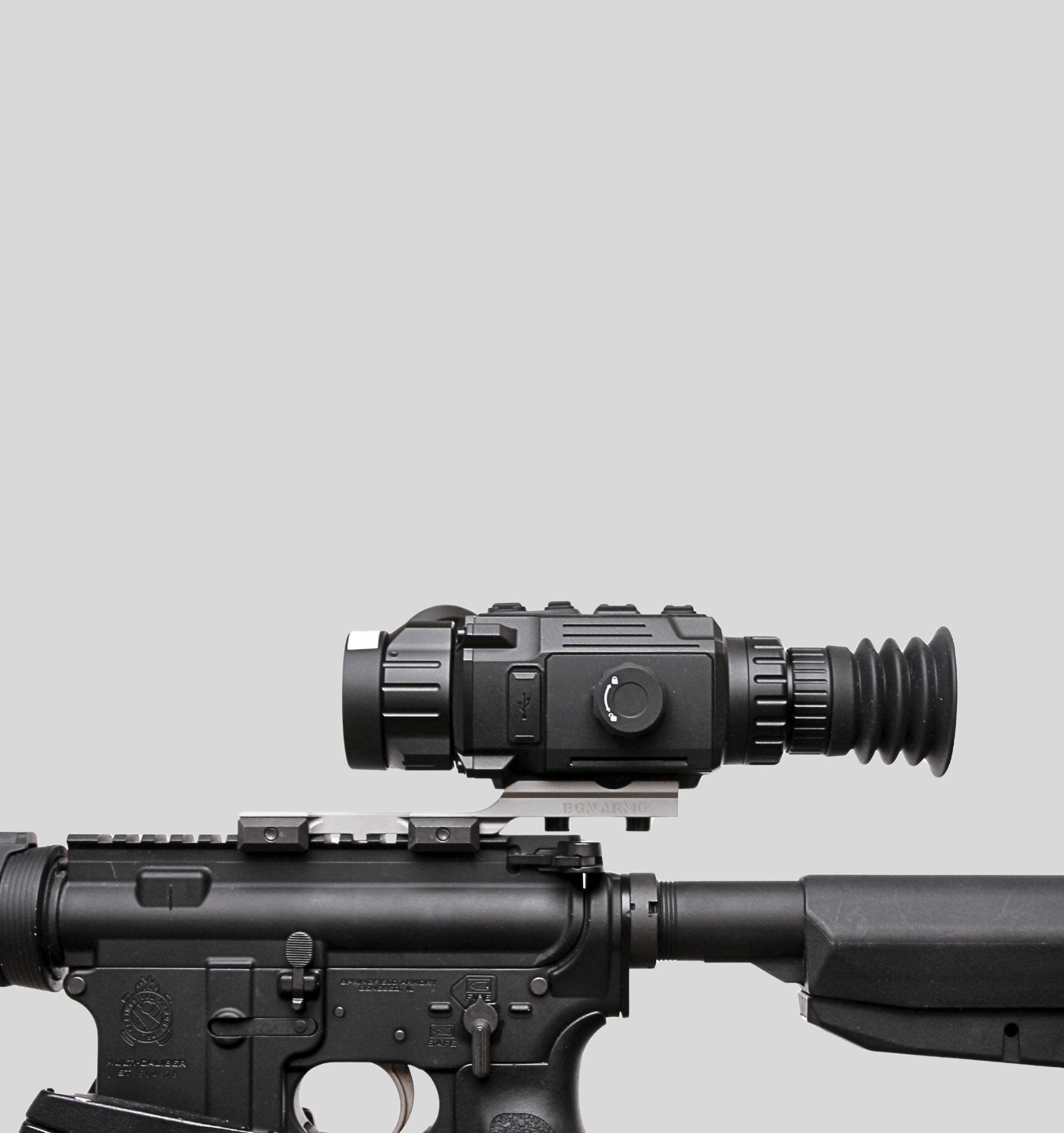

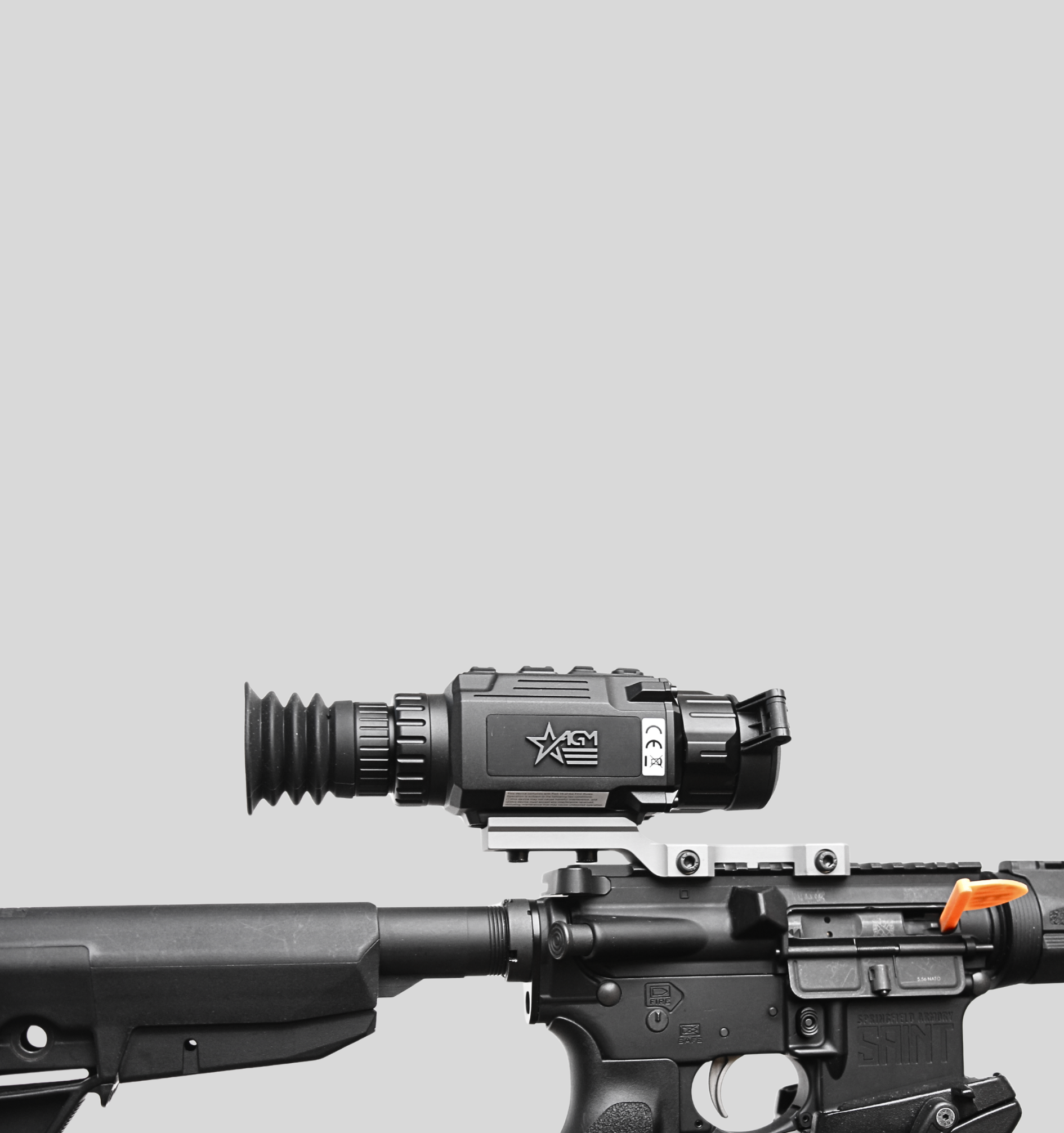

Легкий, жорсткий і низькопрофільний адаптер для встановлення тепловізорів BTI на зброю з планкою Picatinny/Weaver. Конструкція з однієї заготовки з точними базами та сталевою притискною планкою забезпечує надійну фіксацію навіть під інтенсивною віддачею.

Ключові переваги:

• Сумісність із Picatinny/Weaver (STANAG 4694 / MIL-STD-1913).
• Прецизійна геометрія: виготовлення на 5-осьових ЧПК; співвісність і повторюваність при перестановках.
• Сталевий притиск: загартована притискна планка CB.BTI.1 + гвинт М5 — міцна посадка без зсувів.
• Низький профіль і зручний доступ до органів керування тепловізора.
• Захищене покриття: матове тверде анодування (40–50 мкм) для корозійної стійкості та зносостійкості.

Технічні дані:

• Модель: BTI.1 (Bracket TI)
• Матеріал кронштейна: авіаційний алюміній, гартування + тверде анодування, чорний мат.
• Притискна планка: сталь 40Х (або 42Cr4), загартування ~28–32 HRC, склоструйна обробка.
• Кріплення до планки: 1× гвинт М5 (Torx/шестигранник).
• Рекомендований момент для гвинта притиску: 2.5 Н·м (≈22 in-lb).

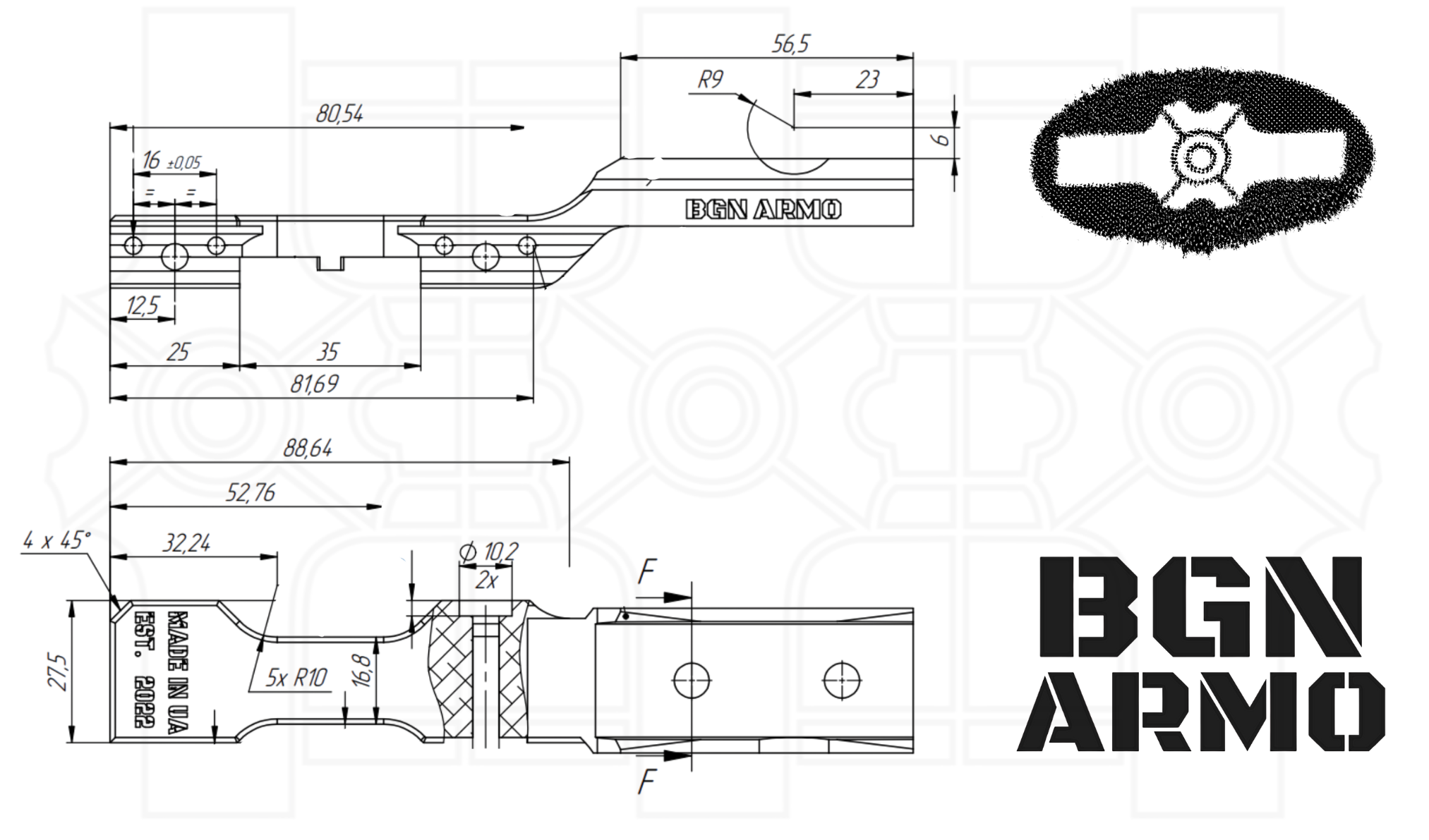

• Посадочний малюнок для BTI: верхні монтажні отвори під стандарт BTI; міжосьова відстань допоміжних отворів — 16 мм (за кресленням).
• Габаритна довжина кронштейна: ≈ 89 мм (за кресленням).

Комплект постачання:

• Кронштейн BTI.1 (авіаційний алюміній).
• Притискна планка CB.BTI.1 (загартована сталь).
• Гвинт притиску М5.
• Інструкція з монтажу.

Установка:

1. Встановіть кронштейн на планку Picatinny/Weaver.
2. Заведіть сталеву притискну планку під рейку та закрутіть гвинт М5.
3. Затягніть до 2.5 Н·м; перевірте утримання після 3–5 пострілів.
4. Прикрутіть тепловізор BTI до верхньої платформи за його інструкцією (шаблон отворів BTI, міжосьова 16 мм).



Примітки:

• Через те, що існують різні версії тепловізорів BTI, перед замовленням звірте схему отворів вашого приладу з кресленням (міжосьова 16 мм та центральний різьбовий отвір).
• За потреби можемо виготовити варіант під інший шаблон BTI або з альтернативним покриттям/маркуванням.
